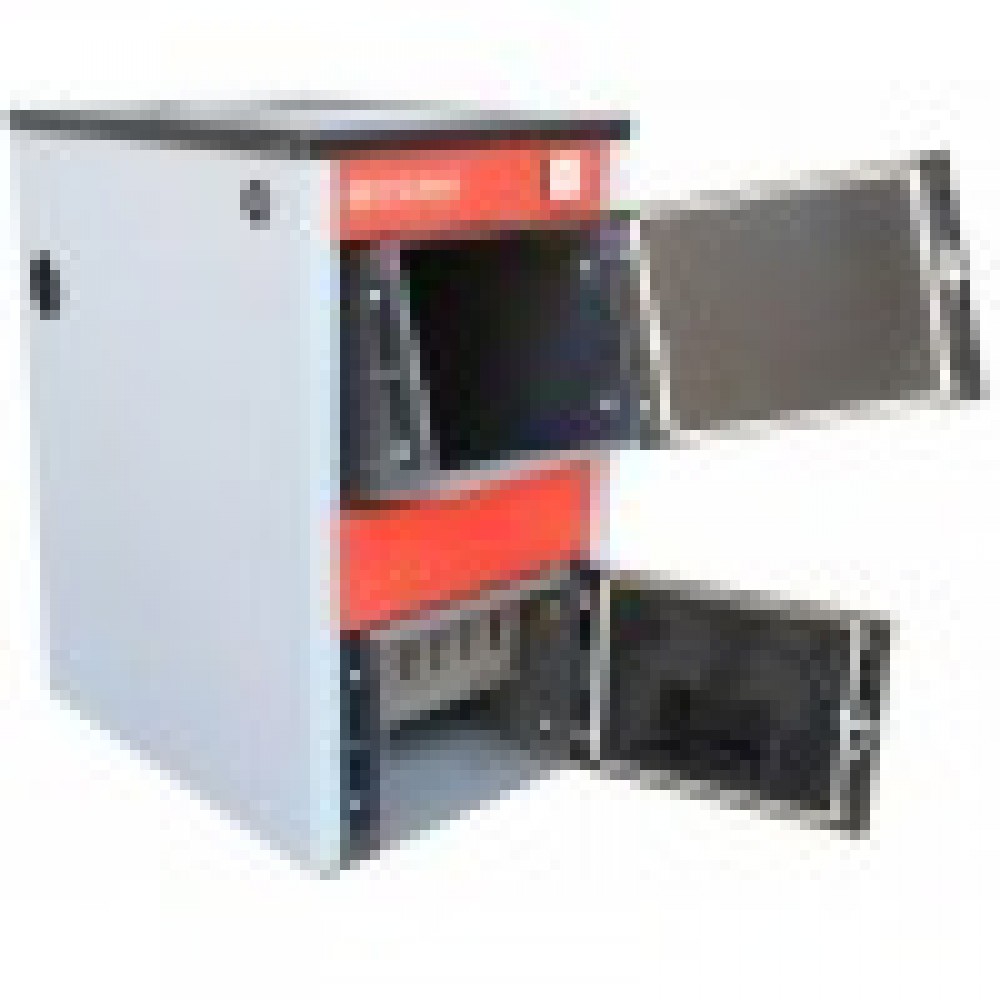

Котел твердотопливный длительного горения ProTech ТТ - 12с D Luxe (4 мм.)
Нет в наличии

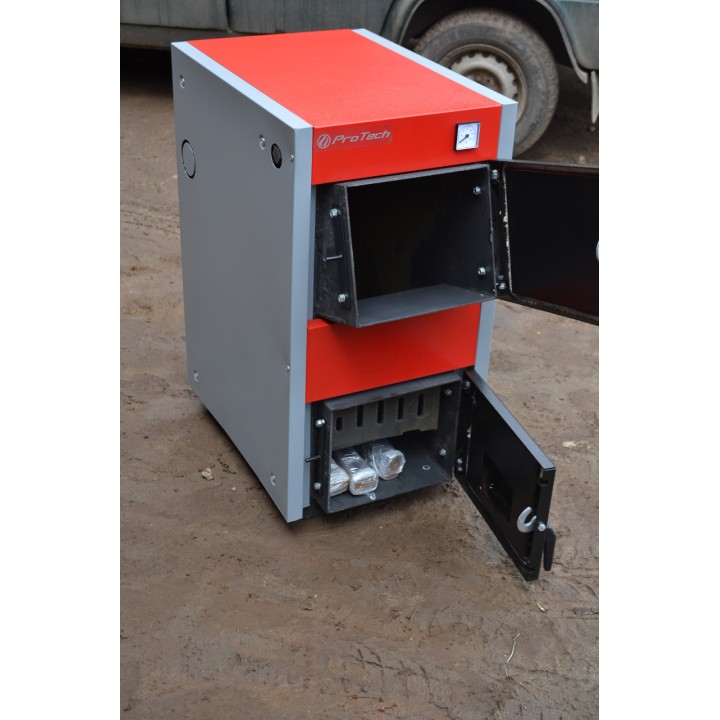

Твердотопливный котел длительного горения ProTech ТТ - 12с D Luxe (4 мм.)
Котёл разработан под основной вид топлива – дрова, но данная особенность не исключает применение других видов топлива. Объем разовой загрузки топливом обеспечивает продолжительность рабочего цикла от 6 до 12 ч. При условии применения в качестве топлива таких материалов как брикеты и уголь энергоёмкость разовой загрузки возрастает в 1,5-3 раза.
Качественное уплотнение дверей с возможностью регулировки плотности запирания обеспечивает комфортную эксплуатацию с автоматикой управления горением, но это не уменьшает значимости правильно обустроенного дымохода, который должен обеспечивать отвод продуктов сгорания!
Топливо дрова, уголь, брикеты и т.д.
Имеет возможность установки регулятора температуры (с лева и с права) и автоматики управления горением,
ИМЕЕТ ВОЗМОЖНОСТЬ УСТАНОВКИ ЕЛЕКТРОТЭНА (слева и с права)!
| № П/П | Наименование параметра | Типоразмер котла | |||||
| TT-9c Д Luxe | TT-12c Д Luxe | TT-15c Д Luxe | TT-18c Д Luxe | TT-21c Д Luxe | TT-30c Д Luxe | ||
| 1 | Номинальная мощность, на угле кВт | 11 | 15 | 19 | 22,5 | 26 | 37,5 |
|
1,1 |
Номинальная мощность, на дровах кВт | 9 | 12 | 15 | 18 | 21 | 30 |
| 2 | КПД при работе в отопительном режиме, %, не менее | 83 | |||||
| 3 | Объем теплоносителя (воды) в аппарате, л, не менее | 32,5 | 36 | 42 | 45,5 | 53 | 65,5 |
| 4 | Параметры теплоносителя, | ||||||
| min/max температура, °С | 57/95 | ||||||
| рабочее давление, кПа (кг/см) | 250 (2,5) | ||||||
| 5 | Продолжительность рабочего цикла, ч, не менее | 8* | |||||
| 6 | Объем топки, л, не менее | 32,5 | 39 | 50 | 57 | 74 | 99 |
| 7 | Глубина топки, мм. | 280 | 335 | 390 | 445 | 555 | 610 |
| 8 | Ширина топки, мм. | 290 | 290 | 290 | 290 | 290 | 290 |
| 9 | Высота топки, мм. | 400 | 440 | 440 | 440 | 460 | 560 |
| 10 | Габаритные размеры, мм, не более | ||||||
| высота | 818 | 818 | 858 | 858 | 858 | 978 | |
| ширина | 448 | 448 | 448 | 448 | 448 | 448 | |
| длина (без учета переходника дымохода) | 685 | 740 | 795 | 850 | 960 | 1015 | |
| 11 | Присоединительная резьба патрубков для соединения с отопительной системой | G 1 ‘’ (ДУ40) | |||||
| 12 | Площадь сечения дымохода, см2, не менее | 200 | |||||
| 13 | Присоединительный размер переходника дымохода, мм | Ф150 | 180 | ||||
| 14 | Масса, кг, не более | 103 | 113 | 127 | 138 | 156 | 181 |
Подбор котла от мощности и объема воды
Подбор теплоаккумулятора
Теплота сгорания
Технические характеристики
Модель
D Luxe
Вес котла без воды, кг
113
Объем воды в котле, л
36
Тип
твердотопливный
Номинальная мощность, кВт
12
КПД, %
83
Отапливаемая площадь, м2
150
Вид топлива
дрова, уголь, топливные брикеты
Подача топлива
ручная
Длительность горения, ч
8
Рекомендуемая минимальная температура воды, °С
57
Максимальная температура воды, °С
95
Номинальное давление в котле, МПа
0,25
Необходимая тяга дымовых газов, Па
23
Наличие варочной поверхности
нет
Рекомендуемые параметры дымохода
Внутренний диаметр, мм
150
Площадь сечения дымохода, см2
200
Высота дымохода (минимально допустимая), м
5
Габаритные размеры
Ширина, мм
450
Высота, мм
820
Глубина, мм
750
Глубина топки, мм
335
Объем топки, л
39
Диаметр патрубков подключения, мм
40
Гарантия и срок службы
Официальная гарантия
40 мес
